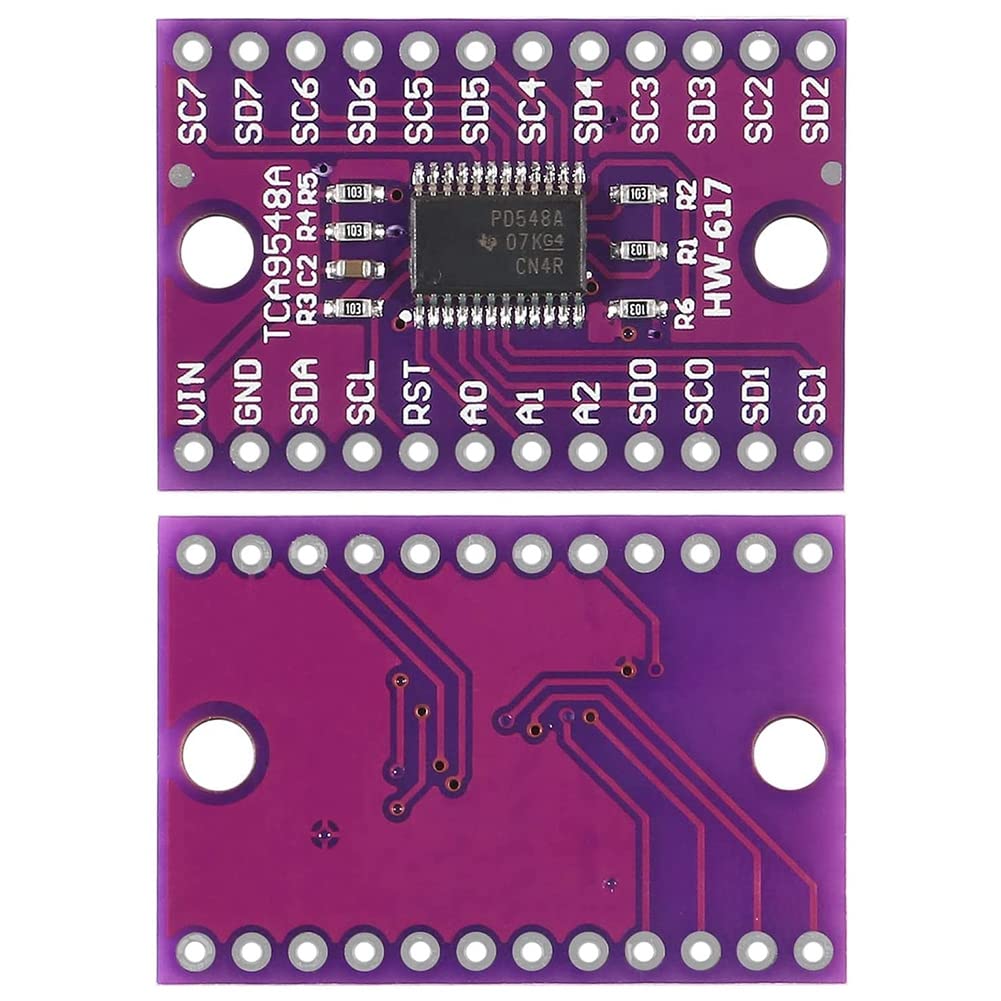

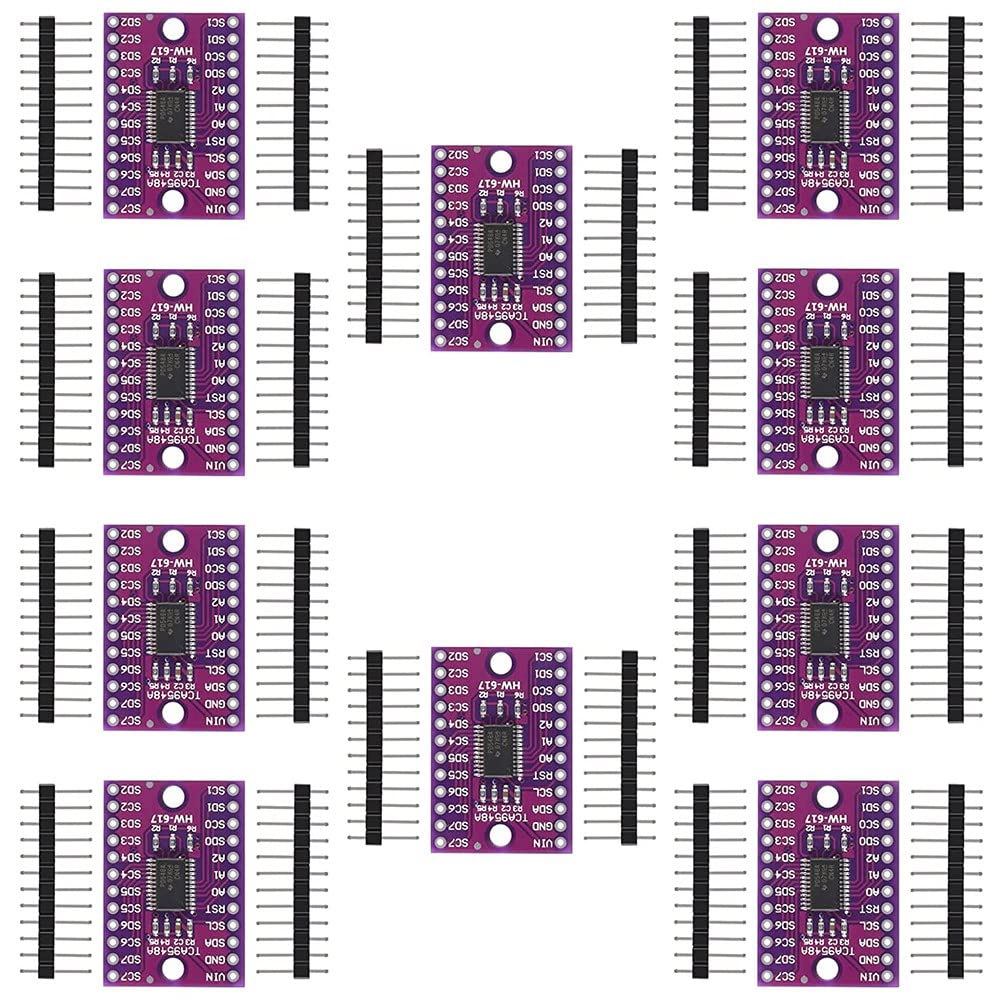

10 StüCke TCA9548A I2C IIC Multiplexer Ausbrechen Brett 8 Kanal Erweiterungs Entwicklungs Brett für Ardu Ino

- Wenn ein Timeout oder ein anderer fehlerhafter Betrieb auftritt, kann der Systemmaster den TCA9548A zurücksetzen, er den /RESET-Eingang auf Low setzt. In ähnlicher wählt ein Power-On-Reset alle Kanäle ab und initialisiert die I2C/SMBus-Zustandsmaschine. Reset und Initialisierung können auch erreicht werden, /RESET aktiviert wird, und es besteht keine Notwendigkeit, das Teil auszuschalten.
- Erweiterungskarte TCA9548A, kompatibel mit IIC-Bus und Systemverwaltungsbus (SMBus), aktiver Low-Reset-Eingang, Unterstützung für Hot Insertion, niedriger Standby-Strom, keine Störung beim Einschalten, Unterstützung für Spannungen zwischen 1,8 V, 2,5 V, 3,3 V und 5 V Level Shifting, TCA9548A I2C IIC Multiplexer Breakout Board Je nach Inhalt der programmierbaren Steuerregister kann jeder einzelne SCn/SDn-Kanal oder eine Kombination von Kanälen ausgewählt werden.
- Der TCA9548A-Adapter ist für die normale Kommunikation und Verwendung mit einem I2C-Gerät mit mehreren identischen Adressen am selben I2C-Port auf der Hauptsteuerplatine verbunden. Es gibt 8 I2C-Schnittstellen auf einem Expander, und es gibt acht bidirektionale Transferschalter, die gesteuert werden können I2C-Bus. Dies bedeutet, dass nach der Übertragung von 1 Expander 8 identische Adressen mit demselben I2C-Port verbunden werden können.
- Wenn das 8-Kanal-Erweiterungskartengerät auch normal verwendet wird, ist die Standardadresse dieses Expanders 0x70, die Adresse kann geändert und je nach Bedarf zwischen 0x70 und 0x77 eingestellt werden. Theoretisch können 8 Expander in der Adresse 0x70~0x77 kaskadiert werden, und jeder Expander kann 8 Geräte mit derselben Adresse verbinden. Dies realisiert denselben I2C-Port und verbindet 64 Geräte mit derselben Adresse und verwendet sie normal.
- Der Schalter hat ein Einschalt-Gate, der VCC-Pin verwendet werden kann, um die maximale Hochspannung durch den TCA9548A zu begrenzen.
